[용어 - (8) ] ERD (Entity Relationship Diagram)

---

---

ERD

---



정의

ERD는 말로서 되어있는 요구분석사항을 그림으로 그려내어 그 관계를 도출하는 것이다.
데이터 모델링 분야에서 "개체-관계 모델(Entity Relationship Model)"이란 구조화된 데이터에 대한 일련의 표현이다.







그림

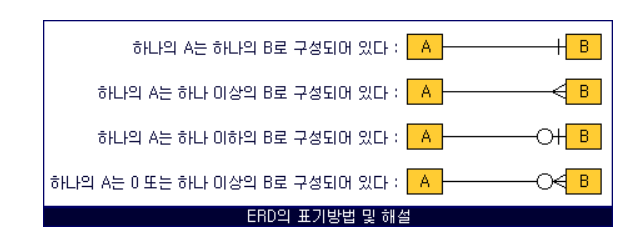

위의 그림은 표기방법과 해설이 담긴 그림이다. 참고 바란다.

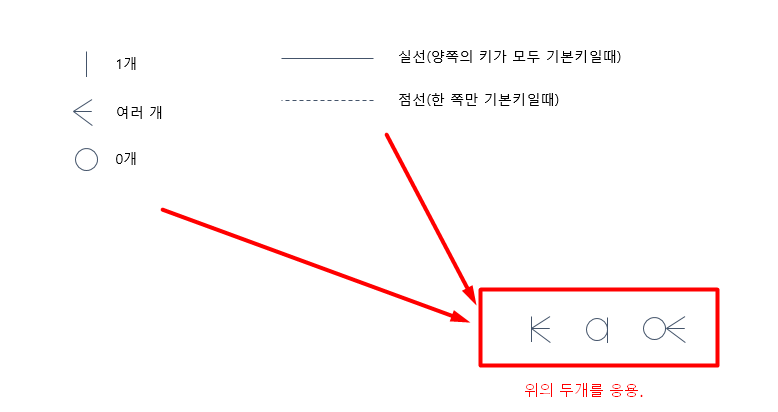

도형과 선에 대한 설명이다.

















자세히 분석을 해본다면.

B에는 A와 관련된 데이터가 1개 있다는 의미인데, A와 B를 비교 할 때에는 각 테이블의 기본키를 가지고 한다.







이 또한 분석을 해본다면.

B테이블에 삼지창과 같은 모형이 있는데. A는 B에 여러개가 관련이 있다는 말이다. 위와 동일하게 각 테이블의 기본키 기준이다.
